Công nghệ ép phun chính xác trong gia công chốt định vị

Trong công nghệ ép phun nhựa chính xác, chốt định vị là kết cấu then chốt quyết định đến độ chính xác khi lắp ráp các cụm chi tiết và độ ổn định vận hành của các bộ phận truyền động. Đặc biệt đối với các linh kiện nhỏ chính xác, chỉ một sai lệch kích thước nhỏ hoặc biến dạng cong vênh cũng có thể dẫn đến lỗi lắp ráp, độ ăn khớp và lỗi vận hành. Do đó, việc thiết kế tối ưu hóa khả năng ép phun của khuôn là vô cùng cần thiết. Bài viết này sẽ phân tích chi tiết từ các ứng dụng thực tế đòi hỏi về chốt định vị, các sự cố phát sinh do lỗi về độ chính xác, cho đến các điểm mấu chốt trong thiết kế để đạt được chốt định vị có độ chính xác cao.

Ứng dụng của các linh kiện chính xác cỡ nhỏ yêu cầu có chốt định vị

Chốt định vị là phần cấu trúc nhô lên được thiết kế nhằm mục đích căn chỉnh chính xác vị trí giữa các linh kiện với nhau. Khác với loại vấu dùng để bắt vít, chức năng chính của chốt định vị là khớp vừa vặn vào lỗ hoặc phần lõm của linh kiện đối ứng, đóng vai trò làm điểm chuẩn vị trí khi lắp ráp. Đối với các linh kiện kích thước nhỏ được sản xuất bằng công nghệ ép phun chính xác, do kích cỡ sản phẩm rất bé nên chỉ một biến động nhỏ về kích thước cũng dễ dàng gây ảnh hưởng đến chức năng kỹ thuật. Chính vì vậy, chốt định vị đòi hỏi độ chính xác cao trong quá trình gia công ép phun, yêu cầu kiểm soát nghiêm ngặt các yếu tố như: kích thước đường kính ngoài, độ tròn, độ cong vênh sau khi ép phun, và sự cân bằng cấu trúc với các biên dạng xung quanh.

Căn chỉnh vị trí của các linh kiện truyền động

Đối với các linh kiện truyền động như bánh răng, đòn bẩy, và puly, mối quan hệ vị trí giữa các bộ phận cấu thành ảnh hưởng trực tiếp đến hiệu suất vận hành. Nếu độ chính xác kích thước của chốt định vị không ổn định, hiện tượng lệch tâm trục hoặc va chạm sai lệch giữa các linh kiện sẽ xảy ra. Điều này dẫn đến các lỗi như chuyển động trượt kém mượt, phát ra tiếng động lạ, và lực mô-men xoắn vận hành không ổn định

Thân vỏ và hộp đựng linh kiện đòi hỏi tính chính xác cao.

Đối với các loại thân vỏ và vỏ máy sử dụng trong thiết bị điện tử, linh kiện máy văn phòng (OA), hay máy móc công nghiệp, chốt định vị đóng một vai trò vô cùng quan trọng. Chúng đóng vai trò là điểm chuẩn kỹ thuật giúp lắp ráp chính xác nhiều bộ phận với nhau, ví dụ như: khớp nối giữa phần vỏ trên và vỏ dưới, cố định bo mạch, hoặc căn chỉnh vị trí của các khối linh kiện bên trong.

Các lỗi xảy ra khi độ chính xác của chốt định vị thấp

Mặc dù chốt định vị chỉ là một cấu trúc hình học rất nhỏ, nhưng nó lại gây ảnh hưởng cực kỳ lớn đến chức năng vận hành và độ chính xác lắp ráp của toàn bộ sản phẩm.

Xảy ra hiện tượng sai lệch vị trí trong quá trình lắp ráp

Nếu kích thước đường kính ngoài hoặc độ chính xác vị trí của chốt định vị không ổn định, vị trí khớp nối với linh kiện đối ứng sẽ bị lệch, khiến các bộ phận không thể khớp chính xác khi lắp ráp. Trường hợp chốt quá dày (to) sẽ gây khó khăn cho việc tra vào lỗ; ngược lại nếu chốt quá mỏng (nhỏ) sẽ tạo ra độ rơ, gây lỏng lẻo và rung lắc

Dẫn đến lỗi vận hành ở các bộ phận truyền động

Khi độ chính xác của chốt định vị trong các bộ phận truyền động không đạt yêu cầu, vị trí chuẩn giữa các linh kiện sẽ bị lệch, dễ dẫn đến lỗi vận hành. Ví dụ, nếu vị trí ăn khớp của bánh răng bị lệch, có thể làm tăng lực cản khi quay, phát ra tiếng động lạ và đẩy nhanh tốc độ mài mòn linh kiện.

Kích thước không ổn định do vết lõm bề mặt và hiện tượng cong vênh

Do chốt định vị là cấu trúc nhô lên từ bề mặt thân sản phẩm, nên độ dày thành nhựa thường dễ tập trung cục bộ tại phần chân chốt. Nếu độ dày tại đây quá lớn, lượng co ngót khi làm mát của nhựa sẽ tăng lên, rất dễ gây ra các lỗi như vết lõm trên bề mặt, bọt khí bên trong, hoặc gây cong vênh vùng xung quanh

Các điểm lưu ý trong thiết kế để đạt được chốt định vị độ chính xác cao

Tối ưu hóa độ dày thành của chốt

Trong thiết kế chốt định vị, việc tối ưu hóa độ dày thành nhựa là yếu tố quan trọng hàng đầu. Nếu thành chốt quá dày, thời gian làm mát sẽ kéo dài, trở thành nguyên nhân gây ra vết lõm, cong vênh và sai lệch kích thước. Ngược lại, nếu thành chốt quá mỏng, có thể dẫn đến tình trạng thiếu độ bền hoặc gây ra các lỗi thiếu liệu khi ép phun.Thông thường, độ dày thành của chốt được thiết kế sao cho không quá dày so với độ dày thành cơ bản vùng xung quanh. Đặc biệt, phần chân chốt rất dễ bị tích tụ độ dày lớn, vì vậy điều quan trọng là phải thực hiện khoét lõm làm mỏng nhựa hoặc điều chỉnh biên dạng khi cần thiết nhằm đạt được độ dày thành nhựa đồng đều nhất.

Hạn chế biến dạng bằng cách gia cố thêm gân tăng cứng

Khi chốt định vị đòi hỏi độ bền và độ cứng vững, thay vì chỉ đơn thuần làm cho chốt dày lên, phương pháp tối ưu là sử dụng các gân tăng cứng để gia cố. Việc bố trí các gân này giúp ngăn chặn tình trạng chốt bị nghiêng hoặc biến dạng, đồng thời tránh được việc tăng độ dày thành nhựa một cách quá mức. Tuy nhiên, nếu gân tăng cứng quá dày thì chính nó lại trở thành nguyên nhân gây ra vết lõm bề mặt và cong vênh. Vì vậy, cần phải thiết kế hợp lý các yếu tố như độ dày, chiều cao, vị trí và số lượng gân. Việc phân bổ cân đối nhiều gân xung quanh chốt sẽ giúp cân bằng lượng co ngót khi đúc nhựa, từ đó dễ dàng ổn định độ chính xác định vị của chốt.

Tính toán đến góc thoát khuôn

Đối với các sản phẩm ép phun, bắt buộc phải tạo góc thoát khuôn để có thể đẩy sản phẩm ra khỏi khuôn dễ dàng. Nếu chốt định vị thiếu độ dốc thoát khuôn, chốt có thể bị biến dạng trong quá trình tách sản phẩm nhựa ra khỏi lòng khuôn, hoặc xảy ra hiện tượng bạc màu nhựa do ứng suất và trầy xước bề mặt. Ngược lại, nếu góc thoát khuôn quá lớn, sự chênh lệch kích thước giữa phần đầu chốt và chân chốt sẽ tăng lên, làm ảnh hưởng đến độ chính xác khi khớp nối với linh kiện đối ứng. Do đó, việc thiết lập một góc thoát khuôn phù hợp — bảo đảm sự cân bằng giữa độ chính xác định vị theo yêu cầu và tính dễ đúc của khuôn — là điều cực kỳ quan trọng.

Giới thiệu các ví dụ thực tế về gia công đúc chốt định vị độ chính xác cao của chúng tôi

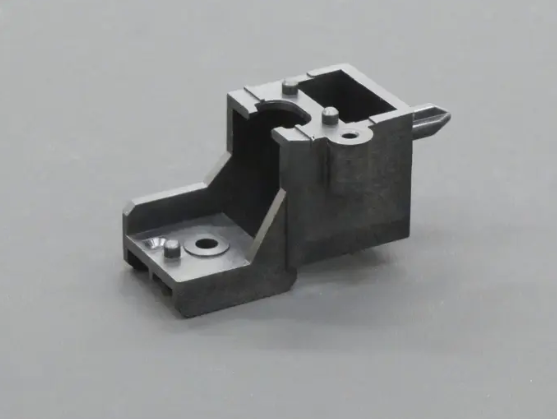

Linh kiện cho thiết bị OA

Đây là một ví dụ thực tế về công nghệ ép phun linh kiện dành cho các thiết bị văn phòng. Sản phẩm này là một linh kiện có độ chính xác cực cao, đòi hỏi chốt định vị dùng để lắp ráp phải đạt độ chính xác vị trí trong dung sai từ φ0.1 trở xuống, và độ vuông góc từ φ0.05 trở xuống. Nếu thành phẩm bị cong vênh hoặc biến dạng, sản phẩm sẽ không thể đáp ứng được độ chính xác tiêu chuẩn, khiến cho khoảng dung sai cho phép của các điều kiện đúc trở nên cực kỳ hẹp. Do đó, chúng tôi đã thiết lập các thông số kỹ thuật tối ưu bằng cách áp dụng công nghệ kiểm soát tốc độ phun nhiều cấp (phun đa cấp), đồng thời quản lý nghiêm ngặt quy trình để duy trì chất lượng ổn định.

Hãy để Juraron Industreis đồng hành cùng bạn trong lĩnh vực ép phun linh kiện chính xác.

Trong bài viết này, chúng tôi đã giới thiệu tới các bạn những giải pháp công nghệ ép phun chính xác để tạo nên cấu trúc chốt định vị có độ chuẩn xác cao. Tại Công ty TNHH Juraron Industries, chúng tôi sở hữu hệ thống máy ép phun đa dạng với lực kẹp khuôn từ 15 tấn đến 100 tấn, đồng thời có bề dày kinh nghiệm thực tế trong ép phun nhiều loại linh kiện chính xác cỡ nhỏ, tiêu biểu như bánh răng chính xác. Nếu quý khách đang gặp bất kỳ khó khăn hay vướng mắc kỹ thuật nào, xin vui lòng liên hệ ngay với chúng tôi để được hỗ trợ.
